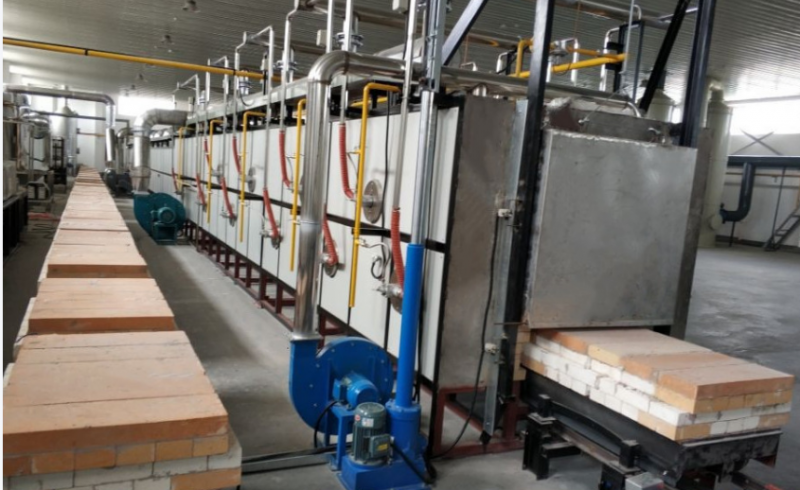

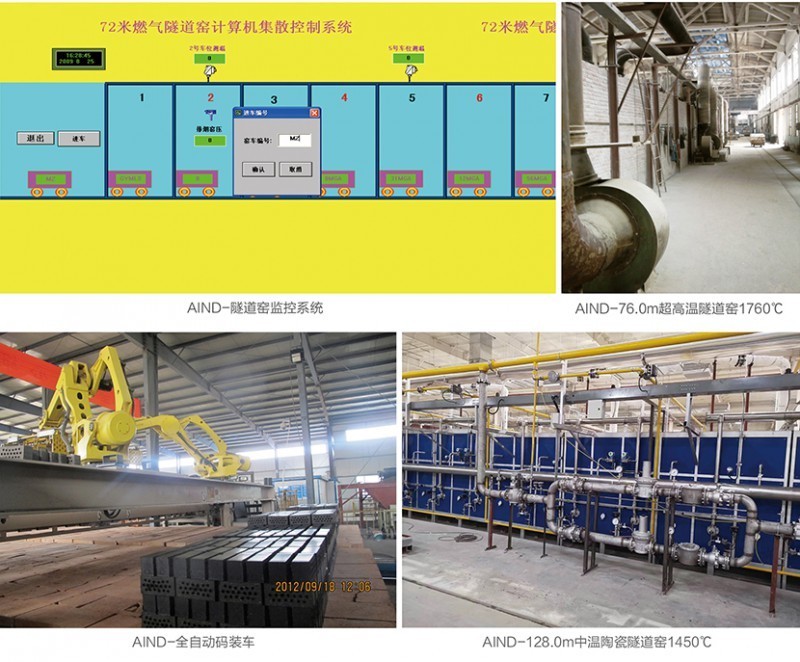

炭素隧道窯是用于焙燒炭素制品的大型連續熱工設備，其內部構造沿長度分為預熱帶、燒成帶、冷卻帶三區段，整體由窯體、輸送系統、燃燒系統、通風系統、密封系統五大核心部分構成。
一、隧道窯體結構（隧道主體）
由窯墻、窯頂、窯底（窯車臺面）組成封閉的高溫空間。
1.窯墻
結構：多層復合結構。內層（工作層）為高鋁磚、碳化硅磚等耐火材料，直接承受高溫（高約1350℃）；外層為輕質保溫磚、耐火纖維，減少散熱；外層為鋼板或紅磚防護。
功能：支撐窯頂、隔熱保溫、分隔窯內外氣氛。
2.窯頂
類型：多采用平吊頂或拱頂結構。平吊頂用吊鉤將耐火磚懸掛于頂部鋼梁，空間利用率高、氣流均勻；拱頂為拱形結構，承重性好。
材質：耐高溫、抗熱震、輕質高強的耐火材料。
3.隧道窯底：非固定結構，由窯車臺面組成，承載制品連續移動。
二、窯內輸送系統（窯車及軌道）
1.窯車
車架：型鋼焊接的金屬骨架，承載上部襯磚與制品重量。
襯磚：多層耐火/保溫材料，隔熱并保護車架。
裙板：車側向下延伸的金屬板，用于密封。
2.軌道與推車機：隧道窯內鋪設鋼軌，窯車在其上行走；由液壓或螺旋式推車機提供動力，緩慢推進。
三、三大功能帶（內部核心分區）
沿窯長從前至后依次分布，溫度與功能各不相同。
1.預熱帶（入口段，室溫～800℃）
構造：兩側墻下部設排煙孔，連接支煙道與主排煙風機。
作用：利用燒成帶的煙氣逆流加熱，緩慢排出制品水分與粘結劑揮發分。
關鍵：設氣幕裝置，阻隔冷熱氣流，減少上下溫差。
2.燒成帶（中段，800~1350℃）
構造：窯墻兩側密布燒嘴（燃燒室），噴射火焰或高溫氣流。
作用：核心焙燒區，使制品完成燒結、石墨化反應。
關鍵：準確控溫，強還原性氣氛（低氧），防止制品氧化。
3.冷卻帶（出口段，1350℃~室溫）
構造：設冷卻風入口與抽熱風口。
作用：鼓入冷風冷卻制品；抽出的熱風（約800℃）送至燒成帶作助燃風，高有效節能。
四、燃燒與通風系統

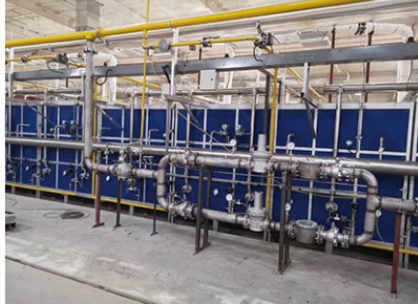

燃燒系統：由燒嘴、燃料管道、熱風管道組成。燃料（煤氣、天然氣）與預熱后的熱風混合燃燒。
排煙系統：預熱帶排煙孔→支煙道→主煙道→排煙機→煙囪，排出低溫廢氣。
壓力平衡系統：嚴格控制隧道窯內微正壓（尤其燒成帶），防止冷空氣漏入或熱氣體外泄。
五、密封系統（防氧化、保節能）
砂封：窯墻底部設裝滿細砂的砂封槽，窯車裙板插入砂中，隔絕車上下氣流。
曲封（迷宮密封）：窯車與窯墻、窯車與窯車之間，通過凹凸咬合的耐火磚形成曲折縫隙，延長漏氣路徑，增強密封。
窯門密封：進出口設雙層窯門，進出料時交替開閉，減少熱損失與空氣滲入。
簡單來說，炭素隧道窯內部就是一條嚴格控溫、控氣氛、高度密封的高溫隧道，通過窯車連續移動，完成從生坯到成品的焙燒全過程。
